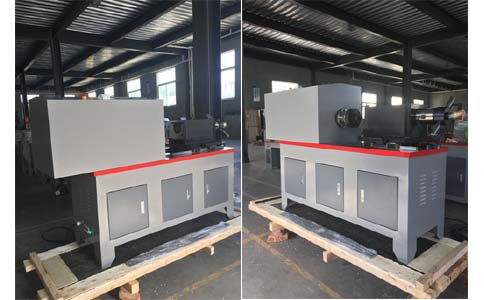

產品名稱： 微機控制高強螺栓檢測儀
產品型號： TJL-W2000
產品品牌： 騰捷
產品量程: 2000NM
產品價格: 電議
產品瀏覽： 次
相關資料： 微機控制高強螺栓檢測儀說明書
咨詢熱線： 18805419907
聯系 Q Q： 2423078091
主要用途
微機控制高強螺栓拉扭試驗機，借鑒德國技術研發的新一代檢測高強螺栓在扭轉的過程中產生的軸向拉力，可以檢測高強螺栓的預緊力、扭斷力、屈服軸力、扭矩、屈服扭矩、最大扭矩、扭轉角度、扭矩系數，并有扭矩/軸力-扭轉角、扭矩/軸力-時間等試驗曲線等。
該機采用臥式落地結構，計算機軟件自動控制，F(xiàn)TS精密測試試驗系統，交流伺服控制電機和交流伺服驅動器，大扭矩減速器，臺灣進口精密級高剛度直線導軌，高精度雙向扭轉傳感器和高精度軸向傳感器檢測扭矩和軸向力，具有主機剛性大，性能穩定可靠、加載均勻無沖擊、數據采集控制準確、實驗數據精確、自動化程度高、使用壽命長等特點。由計算機控制預緊、加載、卸載、復位等全過程，是質量監督、科研院所、風電光伏、廠礦企業、工程機械、大專院校、電力鐵塔、石油化工、橋梁大壩等行業的理想檢測設備。
功能介紹
一. 控制及軟件優勢特點
1 測量顯示系統：高精度雙向扭矩傳感器采集螺栓的扭矩，軸力傳感器檢測螺栓的軸向力，角度傳感器檢測螺栓的扭轉角度，具有高精度、高分辨率、重復性高等特點。計算機屏幕顯示試樣的扭矩、扭轉角度、軸向力以及各類曲線，自動計算螺栓的扭矩系數等指標。
2 控制單元：控制系統是新一代的計算機軟硬件技術，結合新的ARM技術，在測扭矩、測扭轉角、軸力、速度控制方面可靠、先進、易操作、靈活。
3 微機系統：采用微機完成整機試驗的設定、工作狀態控制、數據采集、運算處理、顯示打印試驗結果等功能；
4 配有試驗機專用軟件包，可根據國家標準、國際標準或用戶提供的標準測量和判斷各種材料試驗的各種性能參數，并對試驗數據進行統計和處理；然后輸出各種要求格式的試驗報告和曲線圖樣。
技術指標
1. 最大扭矩：2000N.m
2. 測量范圍：20-2000N.m
3. 最大軸向壓力：500kN
4. 軸力測量范圍：5-500kN
5. 試驗扭矩示值相對誤差：優于示值的±1%
6. 扭矩測量示值誤差：優于示值的±1%
7. 試驗機扭矩重復性：≤1%
8. 試驗機軸力重復性：≤1%
9. 扭矩分辨力：0.1N.m
10. 軸力分辨力：0.1kN
11. 螺栓規格：M16-M30
12. 螺栓長度：55-250mm
13. 兩夾具間同軸度精度：≤Φ0.5mm
14. 扭轉角測量范圍：0～無限制
15. 扭轉角精度：≤0.1°
16. 扭轉角測量相對誤差：±1%以內（公司內控±0.5%）
17. 扭轉速度：3.60～360°/min，任意設定，無級調速
18. 電源電壓：AC220V±10% 50Hz
19. 扭轉方向：正轉 反轉
產品配置
